文化導向地理資訊系統教材(電子書)

2010年2月27日

發現台灣大地奧秘系列(地學通論修課生必看)

繼「±2℃」紀錄片後,大愛電視與行政院國科會合作的「發現」5集科學紀錄片「台灣大地奧秘」系列,27日起在大愛電視台播出。這部台灣環境紀錄片是由國科會出資贊助,並由大愛電視台以及二十位地質及海洋科學精英共同策劃製作,運用高畫質的錄影設備,以及空中和潛水攝影技術,加上獨一無二的虛擬實境3D動畫技術,詳細紀錄全台各個角落的地形構造。這5集科學記錄片分別為「山起山落蓬萊島」、「台灣岩石的秘密」、「台灣火山故事」、「阿里山山脈」、「穿透海平面-- 台灣海底地形」等不同面向的地球科學研究,介紹台灣島的生成發育與發展。

「台灣大地奧秘」系列於2月27日到3月27日每週六晚間9時30分播出,每週日上午11時與隔週六上午9時重播。有興趣的朋友千萬不要錯過。


以下是<發現台灣>官方網站的各集的簡介

1.台灣大地奧秘-山起山落蓬萊島

板塊運動的大地力量,使台灣的山從海裡來,又往海裡去,整個生成與變化的過程,就是在山起和山落之間展開。由崇山峻嶺,登高望遠,可以看盡台灣六百萬年來的滄桑與生機!

2.台灣大地奧秘-台灣岩石的秘密

台灣,位於地球上最大的陸塊—歐亞大陸邊緣上的一個小島,具有東北亞最高的山峰和複雜多變的地質與地景,然而這片美景的出現,卻是由於菲律賓海板塊不斷推擠歐亞大陸板塊所造成的結果。在五十年代由台灣科學家所發現的一種岩石,然後稱它為「台灣岩」,為板塊推擠學說找到了立足的基礎!

3.台灣大地奧秘-阿里山山脈

一場風災浩劫, 脆弱的地質結構, 使得阿里山山脈變得滿目瘡痍, 然而大自然的摧殘力量, 卻也造就出茂密的檜木群聚及壯麗的地形景觀。 「台灣大地奧秘」將為您述說 阿里山山脈300萬年來的無窮變化與無盡寶藏。

4.台灣大地奧秘-火山的故事

炙熱的岩漿,驚人的自然力量,一股來自地底的巨大熱能,串連成太平洋上,一條超過數千公里長的火環。地處於歐亞板塊邊緣的的台灣,除了屬於『火環』的一部分,而使得島域內的北部、以及東部有火山分布之外,更早在一千八百萬年前,由於南中國海的海底擴張,引發火山活動,形成今日位於台灣西部海域,別具特色的澎湖群島。

5.台灣大地奧秘-穿透海平面

渾沌初成,山川海洋成形,世界開始了最深奧的課程。最深奧的往往不是表面所見,最高聳的往往只是冰山一角,循著自然的脈絡尋去,才能找到根源,看到全貌。眼前雲霧縹緲的高山,壯闊秀麗,細數來時路,那拔尖而起的地勢,原來自深邃的海底,海底下究竟有什麼力量,能鋪陳大地的紋理,抬升出島嶼,堆疊矗立起綿延的山巒?

±2℃-台灣必須面對的真相

《±2℃》(全名:±2℃-台灣必須面對的真相),是首部以台灣觀點出發的氣候暖化紀錄片,宏觀地闡述全球暖化帶給台灣的衝擊。本片希望並呼籲台灣土地上的人民面對地球暖化所帶來的問題。議題同時觸及在全球暖化下,台灣在科技、工業以及經濟上必需面臨的改變。

影片中強調,在氣候變遷之下,台灣很可能成為全球的「第一批」暖化難民。亦即,當馬爾地夫等小島國成為第一批沉沒的氣候難民時,台灣嘉義的東石港、屏東的林邊東港、雲林的麥寮等,有可能會和馬爾地夫相同,逃不過被海水淹沒的命運。

全片共分八段(共65分鐘),以下影片轉載自官網:http://正負2度c.tw/

第一段:全球的氣候變遷

第二段:台灣,我們的氣候變遷

第三段:地球生氣了

第四段:「±2℃」的意義

第五段:我們的家,台灣

第六段:給我們的下一代,反省與建議

第七段:世界上即將消失的地方

第八段:我們該做什麼?

2010年2月23日

地圖意識下的台灣文史捲軸與客家地圖~討論(五)

討論(五)GPS的基本原理是什麼? 在文化資源調查上可以扮演什麼角色? 我們社區如果要採購,什麼功能跟機型的機器比較適當呢?

這個問題比較複雜,討論起來可能會遠超過這次演講的時間,我想就一起來看兩部小短片,從影片來談談這些議題吧! 請注意,我不是要幫sony作宣傳的,相反的,請你們思考一下這影片剪輯的過程忽略了哪些GPS實際使用上的問題!

GPS與文史調查相關應用可參考筆者去年在暨南大學工作坊的講義

數位典藏與數位加值應用工作坊
主辦:暨南大學人類學研究所(2009.5.23)

<上午>GPS與電子地圖的人文應用面向<講義006>

  • 主題一: 淺談電子地圖在人文社會科學之應用~案例介紹
  • 主題二: GPS與網路電子地圖之應用~案例介紹
  • 主題三: Google map/earth與文史教學~基礎實作

<下午>數位內容與 GPS資料的整合應用<講義007>

  • 主題四: GPS軌跡紀錄器與田野考察~室外操作
  • 主題五: GPS軌跡與相簿地圖之整合~後製處理
  • 主題六: 數位內容與GPS軌跡地圖的整合~應用實作

地圖意識下的台灣文史捲軸與客家地圖~討論(四)

討論(四)我的文化資源調查表中需要填寫調查對象的經緯度座標,我要怎樣才能查到座標呢? 一定得使用GPS去現地測量才行嗎?

其實網路上已經有非常多免費有便利的經緯座標查詢工具了,在此引用中研院GIS中心廖兄的部落格文章給各位參考:(原始網址: Google Map/Earth觀察報@Sinica
http://gis.rchss.sinica.edu.tw/google/?p=1987
)

經緯度坐標的應用相當廣泛,如旅遊書上常使用經緯度坐標來介紹景點位置、田野調查時,可使用經緯度坐標找出調查點,進行資料的登錄或修正;使用導航系統時,可以直接輸入目的地的經緯度作為查詢;店家亦可提供經緯度坐標,讓遊客更快速的找到店址。但要如何得知任何地點的經緯度呢?以下介紹幾個可以方便查詢經緯度坐標的系統。

Google map座標工具,在地圖上按左鍵,即可出現點位的標記與經緯度坐標,可任意移動標記進行經緯度坐標的查詢,並可將資料轉換為JSON物件。

MyGeoPosition.com,提供兩種經緯度坐標格式,還可將資訊轉換為KML物件,並在Link this map中,提供點位的Google maps、Yahoo Maps等網址,方便使用者自行應用。

另一個坐標查詢網站(連結),使用者可選擇Google map或UrMap系統,移動地圖後,即可得到紅色十字點的經緯度坐標。

討論:

1.上述工具雖然便利,但仍有哪些使用上的瓶頸?

2.現地調查用GPS取得的經緯座標跟上面查詢系統的結果會有誤差嗎?

地圖意識下的台灣文史捲軸與客家地圖~討論(三)

討論(三)我想把拍攝好的文化地景照片定位在地圖上,製作出網路電子版的客庄文化地圖,有沒有最簡單好入手的方法呢?

PICASA是一個免費也沒有什麼廣告的網路相簿,並提供了1G的免費相片儲存空間。除了一般網路相簿的基本功能外,另設計了相簿地圖的介面,並可輕易輸出至Google Map/Earth與其整合。不論個人相片儲存或鄉土文史照片展示都是極佳的免費工具。本練習以台北建成圓環考察為例,示範相簿地圖的製作流程與展示技巧。

1.PICASA相簿地圖的製作

步驟一:上傳文史考察照片,並對每張照片作簡要的文字說明。

clip_image002

clip_image004

步驟二:視窗右邊有許多加值功能選項,可在電子郵件或即時通訊內容貼上連結、嵌入網頁、內嵌投影播放以及查看相片位置等功能。請先點選「查看地圖」。

clip_image006

步驟三:此時視窗會出現左半邊為相片縮圖,右半邊為Google地圖的畫面,點擊「編輯地圖」,開始建立相簿地圖。

clip_image008

步驟四:可先利用右上方的「尋找位置」找到照片拍攝的區域,點選適當的底圖(如衛星影像或基本地圖),利用縮放工具調整至適當的圖幅大小。接下來選取左側的縮圖,按一下地圖來放置該圖,或是直接將縮圖拖放到地圖上。

clip_image010

步驟五:不見得每張照片都適合放到地圖上,使用者可挑選地景照片或有空間意義的照片編輯即可。編輯完後按「完成」鍵後,即可在地圖視窗中瀏覽照片,點擊縮圖可彈跳出較大相片及文字說明。

clip_image012

步驟六:在查看地圖的選單中,右上角有個「在Google地球中檢視」,點擊該選項可將相簿地圖轉為Google的KML檔案下載。

clip_image014

電腦若已安裝Google Earth,可直接點擊「開啟舊檔」,使用Google Earth瀏覽。但建議使用者還是點擊「儲存」,可再由Google Map開啟,並做進一步的加值整合。

clip_image016

延伸學習:

1. PICASA相簿地圖與PPGIS學習

2. 結合相簿地圖的豐田村文史導覽

  • PICASA相簿地圖<網址>
  • Google Map導覽路線圖 <網址>
  • GPS相片軌跡導覽地圖<網址>

地圖意識下的台灣文史捲軸與客家地圖~討論(二)

討論(二)我手邊有一堆調查地點的地址清單,我想要看這些位置的分佈,並製作出一張調查地區的基本地圖,我該怎樣處理呢?

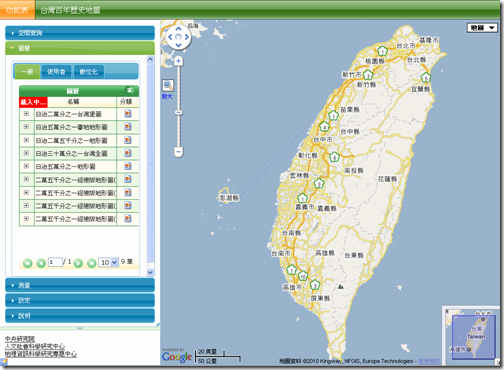

討論(一)中介紹的台灣百年歷史地圖網站,就提供了一套很棒的解決方案。在該網站中點擊左側<圖層>選單中的<使用者>,視窗中的Geogcoding Tool。

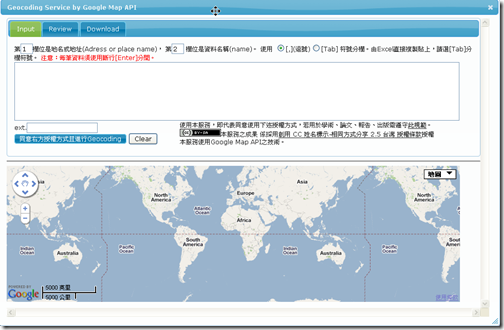

這時會彈跳出一個Geocoding Service by Google Map API的對話視窗,我們只需要在EXCEL中把手邊的地址資料作一個簡單的整理就可以輕鬆作地址對位的基本地圖了!


筆者徵求花蓮牛犁社區的同意,利用豐田社區97年老人送餐資料,作為地址對位的學習範本。基於個人隱私保護,以下姓名為虛構,詳細地址不予公開。

image 將原始資料調整為:地址在第一欄、姓名(如果是文史資源調查就是調查對象名稱)置於第二欄,如下圖所示:image

在EXCEL中地址與姓名欄位複製,回到Geocoding Service by Google Map API的對話視窗,將資料貼上。image

因為是採用直接EXCEL欄位複製貼上,需要在視窗的右上方點擊Tab符號分欄。image

點擊以下按鈕即可進行地址對位。對位結果將於下方地圖中呈現。


選擇<REVIEW> 視窗,可顯示地址對位後的座標清單及是否有錯誤訊息(無法對位)image

點擊視窗左側的Download,即可下載地址對位結果的KML檔及CSV檔。前者可再利用Google Earth或匯入GIS軟體進行地圖的編繪或進階處理;後者可直接以文字檔案方式取得各地標點的經緯座標資料。


利用 Google Earth瀏覽剛才的地址對位結果

討論:

  1. 地址對位是否有筆數的限制?
  2. 出現錯誤訊息怎麼解決?
  3. 地址對位一定精確嗎? 地標點跑到道路上或不正確的位置時怎麼辦?

地圖意識下的台灣文史捲軸與客家地圖~討論(一)

(一) 網路上已可輕易找到社區的電子地圖如Google map或Google Earth,但如何找到更詳細的基本圖(如鄉鎮基本圖);以及較符合文化史蹟時代背景的歷史地圖呢?

跟各位介紹三套免費的網路地圖資源

1. 內政部台灣行政區域圖 http://taiwanarmap.moi.gov.tw/moi/run.htm

內政部台灣行政區域圖,提供台灣各鄉鎮最新電子地圖圖檔。雖然這是一個WEBGIS的查詢介面,然而對使用者而言,最實用的大概是成果紙圖的電子檔下載了。選擇左側視窗中的"計畫成果查詢",利用下拉式選單選擇所需要的鄉鎮市後,點擊<成果紙圖>即可下載。

image image

圖檔格式為png檔,可點擊滑鼠右鍵,選擇另存圖檔下載使用。(以宜蘭市為例,圖檔約1.5mb)  image

2.各縣市國土資訊系統查詢網站

        所謂國土資訊系統(National Geographic Information Systems,簡稱NGIS)乃是結合全國各種具有空間分佈特性之數值地理空間資料(地形圖、地籍圖、都市計畫圖、公共管線圖、航空影像圖、衛星影像、門牌位置、重要地標、交通路網),該數值地理空間資料透過簡單有效方式進行數值空間資料的套疊、擷取、儲存、處理、分析及顯示具決策有效資訊,並分工合作方式達到圖資資料共享與多目標應用的整合性分散式地理資訊系統。

       隨著資訊時代的來臨,民眾對於資訊取得之需求已由原先純文字資料查詢,擴及到以具點、線、面等空間地理位置資訊進行查詢,政府相關重大施政計畫亦朝向以地理位置資訊作為施政決策參考。而各縣市配合內政部國土資訊系統的辦理,已陸續將成果公佈在網路上或提供窗口供民眾下載或申請使用。各縣市提供的基礎資料雖略有不同,但多包涵數值地形圖、門牌成果圖、重要地標及交通圖、正射影像圖、土地使用分區圖及地籍圖等。以宜蘭縣地理資訊多元加值應用系統為例http://address.e-land.gov.tw/emapyilan/index.aspx

該網站提供門牌、重要地標、行政區界以及全縣航照影像的查詢。image

可利用上方的查詢工具選單,將圖層縮放至適當的範圍,並勾選右側的圖層設定,選擇所需要的圖層資訊(如宜蘭縣政中心的土地使用分區及正射影像圖)image

在結果展示選單中,打上地圖標題,點擊"列印出圖"即可製作出一張精彩的底圖囉。imageimage

3.台灣百年歷史地圖http://gissrv4.sinica.edu.tw/gis/twhgis.aspx

      台灣百年歷史地圖是中研院GIS中心整合百年來台灣不同時其歷史地圖的優異成果,藉由Google Map底圖(地圖、地形圖、衛星影像),可套疊上不同時期的地圖,藉由調整透明度作跨時空對照比較。image以剛才的宜蘭縣政中心為例,可先將視窗範圍調整至研究區,典及左側地圖選單的"日治兩萬分一台灣堡圖)藉由調整透明度瀏覽此地區的百年變遷。image

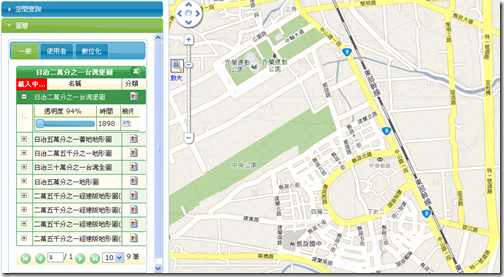

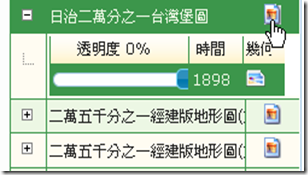

將透明度調低,可直接看百年前的地名、土地利用及地形等相關地理資訊。image

不管是使用哪一套歷史底圖,請留意每套地圖有其繪製的目的與特定的使用圖例,請記得點擊右側的小圖案,叫出圖例來閱讀比較。

image image小測驗: 這是安平老街的台灣堡圖,請參照圖例,找出下圖三個紅圈中圖例所代表的地景。


2010年2月22日

地圖意識下的台灣文史捲軸與客家地圖

   去年底接獲大觀元公司黃經理的邀請,在99年度客庄文化資源普查工作坊中,講授有關地圖及GPS應用的課程。實際看到課程表時,才驚覺接下了一個超級任務,依照課程的規劃,我必須在一小時內以演講的方式教會來自各村里的長輩或文化工作者有關"底圖製作"、"文化地圖繪製"以及"GPS定位系統操作實務"等內容。隨便一項都得講上個一整天,包含上機實作等才有可能上手的主題...很擔心不小心把這課程講成了"模糊意識下的台灣文史捲軸與客家地圖....

     幸好,在一位長期參與客家文化資源計畫審查的學界前輩的提點下,既然只有"一個小時",那我只需要講客家文化資源普查工作中要用到的那幾個方法即可。真是一語驚醒夢中人呀,仔細回想一下,一般文化資源的調查中屬性的建立大概都有固定格式(如下圖),其中的空間元素不外乎位置、詳細地址、經緯座標;調查工作分配之前則必須至做基本底圖標示調查對象的分佈;調查過程常需使用GPS作經緯座標的定位與記錄,甚至將照片賦予座標屬性,最後將調查結果與影像資料製作成為客家文化地圖。


     今天參與課程的學員或長輩們,多是熟悉社區文史現況的文化工作者或社區協會成員,應該也已掌握了不少文化資源調查的清單或基礎資料。在這前提下,筆者就直接以問題導向的方式,提供各位實務工作上的建議與相關網路工具資源。而且,既然要推廣應用,解決方案就得是1.免費、低使用門檻的技術工具 2.線上免費網路資源 3.隨時可查詢的操作的範本。以下,筆者就從工作坊課程規劃中"底圖製作"、"文化地圖繪製"以及"GPS定位系統操作實務"提出具體問題及解決方案來談談吧!

(1). 網路上已可輕易找到社區的電子地圖如Google map或Google Earth,但如何找到更詳細的基本圖(如鄉鎮基本圖);以及較符合文化史跡時代背景的歷史地圖呢?

(2) 我手邊有一堆調查地點的地址清單,我想要看這些位置的分佈,並製作出一張調查地區的基本地圖,我該怎樣處理呢?

(3) 我想把拍攝好的文化地景照片定位在地圖上,製作出網路電子版的客庄文化地圖,有沒有最簡單好入手的方法呢?

(4)  我的文化資源調查表中需要填寫調查對象的經緯度座標,我要怎樣才能查到座標呢? 一定得使用GPS去現地測量才行嗎?

(5)  GPS的基本原理是什麼? 在文化資源調查上可以扮演什麼角色? 我們社區如果要採購,什麼功能跟機型的機器比較適當呢?

待續.....

99年度客庄文化資源普查工作坊課程

行政院客委會為落實推動「客庄文化資源普查計畫」,委託大觀元有限公司,舉辦研習工作坊,藉此培植在地團隊組織經營管理及計畫執行能力,增進訪查員田野調查知能,進而提升文化資源普查之價值。詳細資訊請參考以下課程表...

主辦單位:行政院客家委員會
承辦單位:大觀元有限公司
受訓人數:80~100人
學員背景:全國各單位文化資源普查員
授課日期:2月23日(二)15:00~16:00
研習地點:台中中信飯店

初階:2/23(二)台中場第一天

時間

主題

說明

09:30~10:00

報到

台中中信大飯店新館富貴廳會議室(台中市北屯區后庄路306號)

10:00~10:10

致歡迎詞

行政院客家委員會主任委員黃玉振

10:10~11:00

古蹟、歷史建築與聚落
(1)客家文化與文化資產

主講人
國立成功大學建築系教授徐明福

11:00~11:10

茶敘時間(一)

客家點心

11:10~12:10

普查時刻的問題意識
(2)客庄文化資源普查標準作業程序(SOP)之建立

主講人:
客家文化工作者/第三工作室負責人陳板
與談人:
姜信淇校長、林鑫咸理事長、姜義溎理事長

12:10~13:20

午餐(便當)

中信飯店與入住

13:20~14:50

帶著什麼眼睛進社區??調查這個幹什麼
(3)關鍵字分類標準及內容描述
(4)瀏覽分級與文化資源級別標準之建置

主講人:
樹德科技大學建築與環境設計系講師吳奕德
與談人:
客家文化工作者/第三工作室負責人陳板
雲林科技大學文資所教授林崇熙

14:50~15:00

休息

15:00~16:00

地圖意識下的台灣捲軸與客家地圖
(5)底圖製作、文化地圖繪製及GPS定位系統操作實務

主講人:
東華大學鄉土文化學系暨研究所助理教授郭俊麟

16:00~16:10

茶敘時間(二)

客家點心

16:10~17:10

初階實作帶領
(6)普查資料庫建檔與實務操作

主講人:
莫洱科技股份有限公司專案經理吳桂燁

17:10~18:10

好「攝」地圖背包「客」
(7)數位攝影實務

主講人:
泰國觀光局台灣官方網站「名人遊泰國」專欄作家溫士凱

18:10~19:00

晚餐(桌餐)

中信飯店

19:00~20:00

客家元素、台灣品牌
(7)數位攝影實務

主講人:
行政院台灣形象廣告主持人/導演楊力州

20:00~21:00

捲動志工、壯大客家文化經驗分享
(8)社區營造、動員與召募志工

主持人:
客家文化工作者/第三工作室負責人陳板
與談人:
姜信淇校長、林鑫咸理事長、姜義溎理事長

21:00~

梳洗及就寢

夜宿台中中信飯店

初階:2/24(三)台中場第二天

時間

主題

說明

06:30~07:40

起床與早餐



07:40~08:00

報到



08:00~09:00

關懷而非打擾:察言觀色讀心數
(9)社會調查實務與技巧

主講人:
中央研究院社會學研究所副所長王甫昌

09:00~09:20

茶敘時間(三)

客家點心

09:20~12:20

傳統藝術-傳統工藝美術
(10)客家文化與文化資產

主講人:
台灣藝術大學古蹟藝術修護學系教授王慶臺
台灣藝術大學古蹟藝術修護學系助理教授劉淑音

12:20~13:20

午餐(桌菜)

退房、行李上車

13:20~14:30

車程

前往東勢巧聖先師廟(臺中縣東勢鎮中寧里匠寮巷52號)

14:30~1600

東勢巧聖先師廟
(11)實地進行家戶普查案例現場操作

主持人:
臺中縣寮下生活美學發展協會/林鑫咸、顧志莉 帶領參訪

16:00~16:20

休息時間或車程



16:20~17:30

薪傳、心傳
(12)新舊普查團隊經驗分享

擬於社區活動中心舉辦分享會

1.行政院客委會長官
2.委員:
雲林科技大學文資所教授林崇熙
客家文化工作者/第三工作室負責人陳板
樹德科技大學建築與環境設計系講師暨樹德科技大學傳統藝術中心主任吳奕德
台灣藝術大學古蹟藝術修護學系教授王慶臺
台灣藝術大學古蹟藝術修護學系助理教授劉淑音
3.普查團隊

17:30~

賦歸(餐盒)

分送師長與學員前往高鐵與台鐵

吃素抗暖化救地球專題報導整理(中央社)

中央社記者楊淑閔最近有一系列有關 "吃素抗暖化救地球"的專題報導,訪談海內外個專業領域、環保團體及畜牧業從業人士,以科學及臨床統計等資訊闡釋吃素對地球環境保護、個人健康、生命教育的重要意義。筆者將這些報導整理並摘錄如下,提供各位參考。喔~給大一親愛的導生,下次導生聚餐跟老師一起去吃素食如何?

1.台灣醫界動起來 呼籲吃素抗暖化救地球

近年全球災難不斷,台灣也經歷88水災山崩滅村,「抗暖化」等不及全球達成共識,台灣醫界日前召開高峰論壇,呼籲人類從吃素做起,不僅健康,更可抗暖化、救地球。

2.畜牧業排放過半溫室氣體 吃素抗暖化

台灣素食營養學會秘書長、營養師邱雪婷表示,國際研究警告,2030年全球溫室氣體必須減排50%,由於畜牧業排放量占總量51%以上,目前看來,吃素是最快奏效的抗暖化之道。

3. 醫師:吃素減低慢性病癌症發生 環保護地球

慈濟綜合醫院主治醫師許瑞云不管是在醫學實驗,或日常生活,都大力提倡素食,因為可以降低多種慢性病、癌症發生,而且身體輕鬆、精神敏銳,環保、護地球,她鼓勵大家一起來。

4.立院通過提案 支持學校推廣吃素抗暖化

民間團體在各地學校推廣「週一無肉日」,立法院也通過相關提案,建議各縣市政府及學校響應素食減碳行動,每週擇一天為「無肉日」。

5.吃素救地球風潮 台灣與國際同步動起來

旅居海外20年的中研院物理所研究員周家復說,全球蔬食人口在成長中,連孩子們也開始吃素,早已有網站介紹全球蔬食餐飲與評比,台灣餐飲業也擬提供蔬食,迎合市場變化。

6.陳淑麗茹素20年 畢生推廣吃素抗暖化

吃素不健康、會憂鬱?聽到這樣的疑問,今年61歲的董氏基金會終身志工陳淑麗笑著說,她吃素20年,正是最佳「活體實驗」,去年還成為瑜珈教師,要為推廣環保素食,再燃活力。

7.動保團體籲不吃肉 生命觀不一樣

動保團體支持茹素,出發點來自有益人體健康、環境永續及動物生命應受尊重。台灣動物社會研究會主任陳玉敏說,如果人不被教育「吃肉有營養」,生命觀念會不一樣。

8.一眼震撼 養豬戶駱鴻賢不養豬改吃素

32歲的駱鴻賢,8 年前跟爺爺學養豬,祖孫倆卻因了解其中過程而不吃豬肉。去年 5月中因為一隻待宰黑豬的眼神,讓他改行不養豬、改吃素,並開始收養流浪狗貓,重新「樂活」。

2010年2月21日

中研院GIS中心舊航照影像資料庫~線上開放使用

1. 美國國家檔案館典藏臺灣舊航空照片查詢系統
美國國家檔案館典藏大量二次大戰後期及戰後臺灣地區的航空照片。現場徵集工作係利用飛機拍攝航照的航跡圖調閱原始底片,再透過高解析度數位相機翻拍底片。截至2009年年底為止,徵集成果包含273張涵蓋圖(航跡圖)、共拍攝62卷底片、6,865張航照,實際取得航空照片年代分布範圍集中在1943~1945年,另外,1947年拍攝有2卷,1951年及1959年拍攝各1卷。
網址:http://gissrv4.sinica.edu.tw/gis/fpmtw.aspx
2.臺灣Corona衛星影像查詢系統
冷戰時期,美國發展出以軍事偵察為目的的人造衛星,稱為CORONA衛星,在1960~1972年間曾經使用許多套不同的攝影系拍攝大量涵蓋全球的衛星影像,其中以KH-4A與KH-4B光學攝影系統極為先進,拍攝的影像地面解析度高達約2至3米,可說是十分珍貴的高品質衛星影像。有關涵蓋台灣的拍攝任務共有24次,共計有738幅影像,其中又以KH-4A系列中1035-2號任務(1966/9/27拍攝)以及KH-4B系列中1106-2號任務(1969/2/11拍攝)所拍攝之影像,品質最為良好。本計畫已取得1106-2號任務前拍影像與後拍影像(編號DS1106-2086DA123 ~ 129、DS1106-2086DF116 ~ 128)以及1035-2號任務前拍影像(編號DS1035-2100DA132~144)總計33幅。
網址:http://gis.rchss.sinica.edu.tw/corona/
3.美國空軍歷史研究部(AFHRA)轟炸報告、航照查詢系統
美國空軍歷史研究部(Air Force Historical Research Agency)典藏二次大戰末期美軍對台灣進行轟炸任務前後所拍攝的低空照片,並包含當時作戰時詳細的任務報告。徵集成果主要是取得大量1943~1945年台灣城市遭受到美軍轟炸前後的航空照片、當時美軍製作的城市地圖、以及美軍航空隊的隊史(Period History)。合計取得20份重要檔案卷宗,合計翻拍986幅影像(含重複拍攝):內容包括檔案記錄、航空照片、地圖、照片等。並下載與台灣轟炸相關的轟炸中隊相關日誌電子檔,總計取得10個中隊報告,共計209檔案。
網址:http://gis.rchss.sinica.edu.tw/GIArchive/?page_id=438

2010年2月9日

縣市國土資訊系統的使用與資料申請(宜蘭、花蓮)

      所謂國土資訊系統(National Geographic Information Systems,簡稱NGIS)乃是結合全國各種具有空間分佈特性之數值地理空間資料(地形圖、地籍圖、都市計畫圖、公共管線圖、航空影像圖、衛星影像、門牌位置、重要地標、交通路網),該數值地理空間資料透過簡單有效方式進行數值空間資料的套疊、擷取、儲存、處理、分析及顯示具決策有效資訊,並分工合作方式達到圖資資料共享與多目標應用的整合性分散式地理資訊系統。

        隨著資訊時代的來臨,民眾對於資訊取得之需求已由原先純文字資料查詢,擴及到以具點、線、面等空間地理位置資訊進行查詢,政府相關重大施政計畫亦朝向以地理位置資訊作為施政決策參考。而各縣市配合內政部國土資訊系統的辦理,已陸續將成果公佈在網路上或提供窗口供民眾下載或申請使用。各縣市提供的基礎資料雖略有不同,但多包涵數值地形圖、門牌成果圖、重要地標及交通圖、正射影像圖、土地使用分區圖及地籍圖等。在此以宜蘭跟花蓮為例,簡介相關成果網頁與webGIS系統。

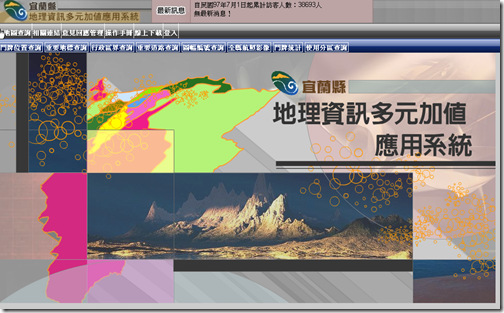

宜蘭縣地理資訊多元加值應用系統http://address.e-land.gov.tw/emapyilan/index.aspx
計畫說明與資料申請:http://plnt2.e-land.gov.tw/releaseRedirect.do?unitID=113&pageID=7614



花蓮縣多目標整合地理資訊系統(資料申請網址):http://gis.hl.gov.tw/webgis/



2010年2月4日

淺談地籍圖GIS圖檔的查詢與申請

地籍圖是詳細記載土地基本資訊的地圖,可清楚釐清土地區塊的位置、空間範圍及用途,其核心內容就是土地的權屬,透過地號屬性可與地籍資料或土地台帳等相互對照,了解該土地的所有權演變過程。一般來說,研究上會用到地籍圖的機會並不多,但如果是家戶普查或個人尺度的分析時,地籍圖就可展現非常細緻的空間單元內涵。

首先可先利用地籍資料預查網站,了解研究區的地籍圖資料是否已經建置在查詢系統中。
image 如果不知道研究區的地籍"地段"為何?也沒關係,可直接到地籍圖資網路便民服務系統查詢。該網站可使用門牌號碼、村里名稱、及詳細的地籍(地段、地號)等三大類型的資訊查詢。詳細的使用方法可參考該網站如提供的使用說明手冊:使用手冊

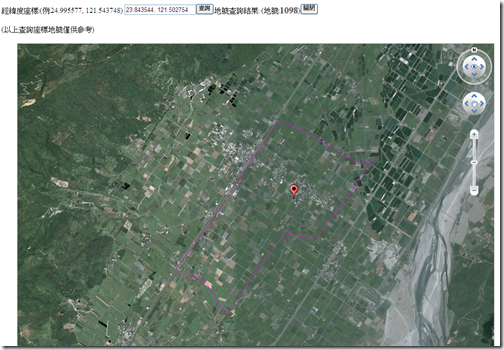

以花蓮縣壽豐鄉豐裡村為例,查詢結果如下圖所示,通常每個村里範圍內的地籍資料常包含數個地段,也因此在此村里界(米黃色網格)內的地段地籍(藍色部分)都會被檢索出來。


值得一提的是,查詢結果可輸出至含Google Map或Google Earth的內嵌式網頁瀏覽,與現況地圖或衛星影像作比對參考。


內政部國土測繪中心另提供一套更專業的測繪圖資查詢系統(地籍圖以外另包含不少參考圖層),但需要註冊E電子政府平台帳號,並使用自然人憑證及身分證字號才能登入查詢或申購。




不過講到申購地籍圖資料,除了跑地政事務所以外,內政部國土測繪中心可下載地籍圖檔申請書`,如果要在GIS軟體中使用,請務必填表說明所需為SHP圖檔格式。憑此申請書跟國土測繪中心申購就可以囉!

內政部國土測繪中心
電話:(04)22522966(代表號)
台中市南屯區40873黎明路2段497號4F
辦公時間: 08:00 至17:30
測繪資料庫服務台服務時間: 08:00 至12:00 13:30 至17:00

PS:地籍圖電子檔,筆單價兩元,以“段”為資料供應單位,各段不足500筆者以500比計算,換言之,每段最少需要花1000元。

2010年2月3日

當 "擴增實境"與哈利波特的魔法體驗相結合...

這陣子電視的科技新聞報導常出現有關 "擴增實境"(augmented reality)的相關應用,美國即將在今年春天開幕的哈利波特魔法世界主題樂園,則利用這樣的技術搶先於開幕前給全球哈利波特迷們一個"魔法"般的體驗。粉絲們只要上網連線到樂園官網(http://www.universalorlandoresort.com/harrypotter/),線上列印出一張地圖(在美國的朋友可直接拿上周四的USA Today報紙或刊載的地圖即可使用),拿著這份地圖在網路攝影機前轉動,螢幕上就會呈現樂園中各個區域的立體畫面。 image
說明:點選網頁右下方explore按鈕,在卷軸小視窗中,點擊"augmented reality"

image 進入擴增實境的操作畫面後,按照畫面的操作步驟執行即可,如第一步列印出這張"魔法地圖",詳細的操作流程,可參考畫面右上方的影片(點擊撥放)。

接下來就可以像畫面中的小朋友一樣,對鏡頭展示地圖後,可在畫面中看到結合實際影像(小朋友)與虛擬城堡圖像的擴增實境應用。image

有關擴增實境,今天的蘋果日報有個淺顯易懂的文字說明,摘錄給各位參考:

擴增實境(augmented reality)是實體(例如你本人,或你拿的東西)與虛擬(例如網站)的互動技術,通常與視訊攝影機結合,影像會直接顯示在螢幕。把用來判讀的圖碼放在攝影機前,螢幕上的圖碼位置就會出現預設數位視訊。擴增實境與虛擬實境(virtual reality)最大不同,就是虛擬實境的所有事物實際上不存在,而擴增實境則是結合虛擬與現實。電影《關鍵報告》(Minority Report),湯姆克魯斯以雙手操控投影出的視窗,便是擴增實境的應用。

官網(http://www.universalorlando.com/harrypotter/ )還有不少精彩的影片與網頁特效,有興趣的朋友不妨直接去瞧瞧。


我只是在想,未來的地方文史導覽如能利用這樣的技術,將會是怎樣的一個局面呢?
